เครื่องขึ้นรูปสูญญากาศกระเป๋าเดินทาง ขนาด 32 นิ้ว

ขอบเขตการใช้งาน：
เหมาะสำหรับการขึ้นรูปสูญญากาศ, การขึ้นรูปด้วยความร้อนของกระเป๋าเดินทางแบบรถเข็น เช่น PC, PC/ABS, ABS, PP เป็นต้น
อุตสาหกรรมการใช้งาน：
อุตสาหกรรมกระเป๋าเดินทาง
กล่อง ABS สูงสุด เอาท์พุต (ชิ้น/สูง) 110/105/90 สำหรับ 20/24/28 นิ้ว
เคสพีซีสูงสุด เอาต์พุต (ชิ้น /H) 85/80/70 สำหรับ 20/24/28 นิ้ว

จำนวน：
สถานะห้องว่าง:





สอบถาม เพิ่มลงในตะกร้าสอบถาม

รุ่น：
RB-A8-5
ยี่ห้อ：
RBT
รหัสสินค้า：
84774090

ก่อน:

เครื่องเทอร์โมฟอร์มสูญญากาศสำหรับกระเป๋าเดินทาง เครื่องขึ้นรูปตุ่มสุญญากาศสำหรับกระเป๋าเดินทาง เครื่องเทอร์โมฟอร์มพลาสติกสำหรับกระเป๋าเดินทาง โพลีคาร์บอเนตขึ้นรูปสูญญากาศสำหรับกระเป๋าเดินทางขนาด 32 นิ้ว เครื่องเทอร์โมฟอร์มสูญญากาศ การขึ้นรูปสูญญากาศโพลีคาร์บอเนต เครื่องขึ้นรูปแผ่นพลาสติก ABS PC อัตโนมัติเต็มรูปแบบ เครื่องทำกระเป๋าสัมภาระ ABS PC แบบเต็มสายการผลิต เครื่องเทอร์โมฟอร์มแผ่นพลาสติก เครื่องจักรกระเป๋าพลาสติก

คำอธิบายผลิตภัณฑ์

พารามิเตอร์ทางเทคนิค

รายละเอียดสินค้า เครื่องเทอร์โมฟอร์มสูญญากาศ สำหรับกระเป๋าเดินทาง

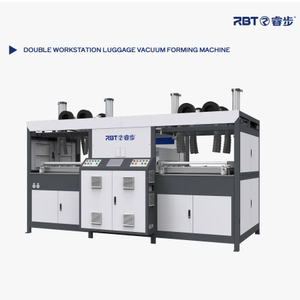

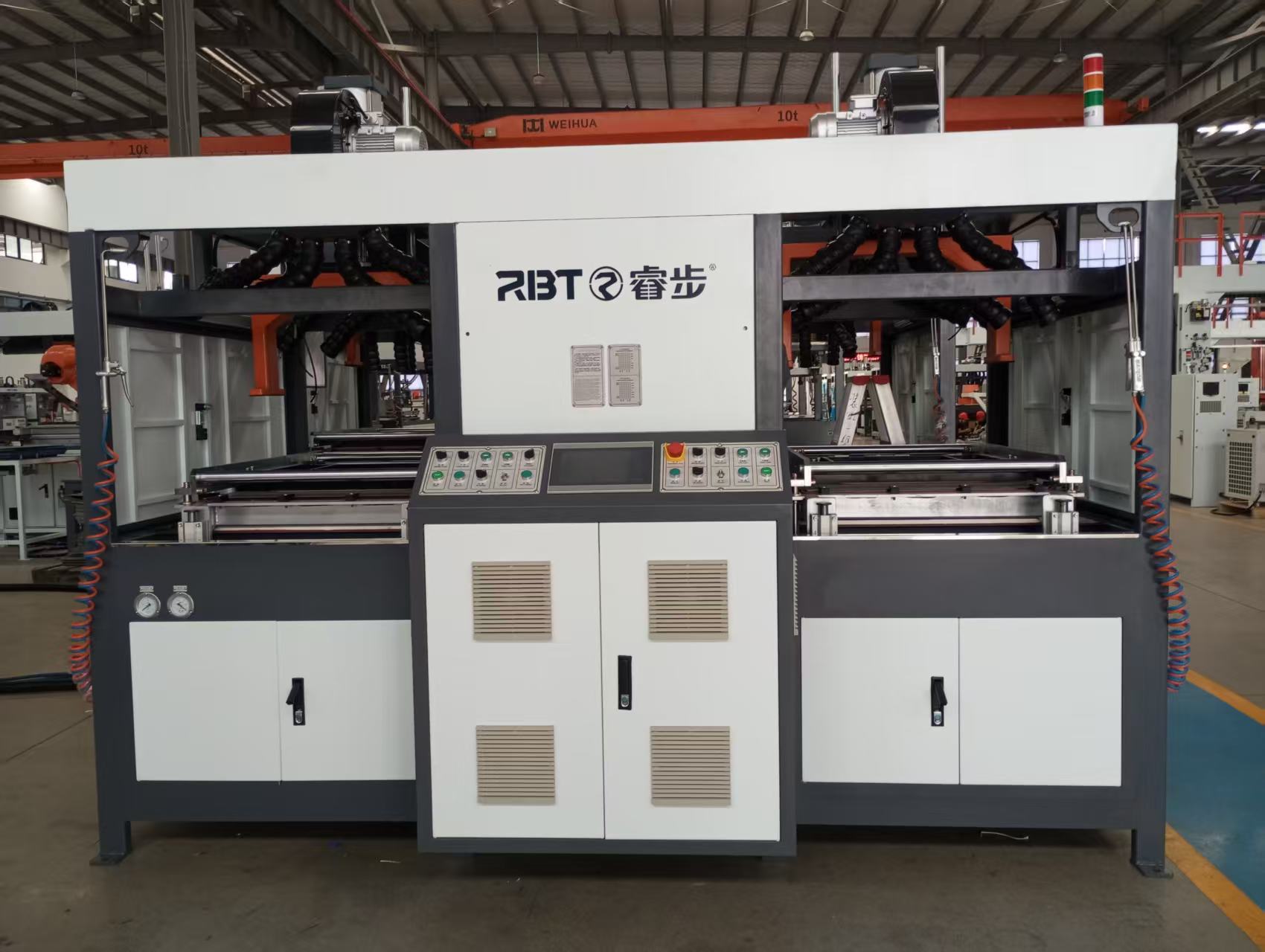

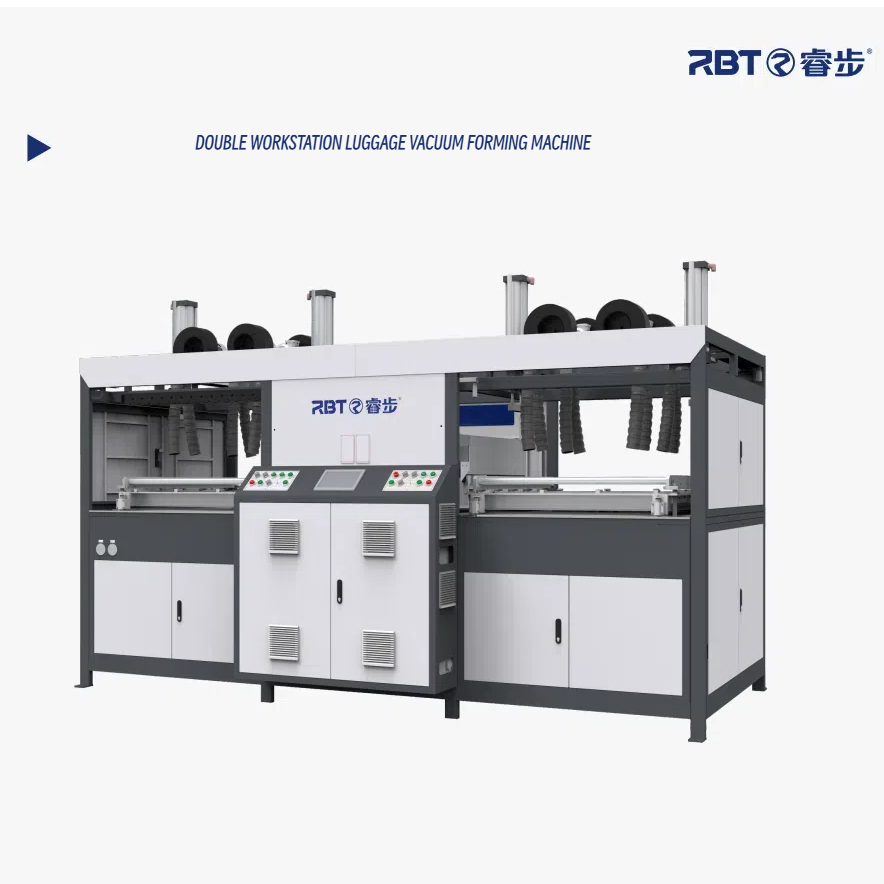

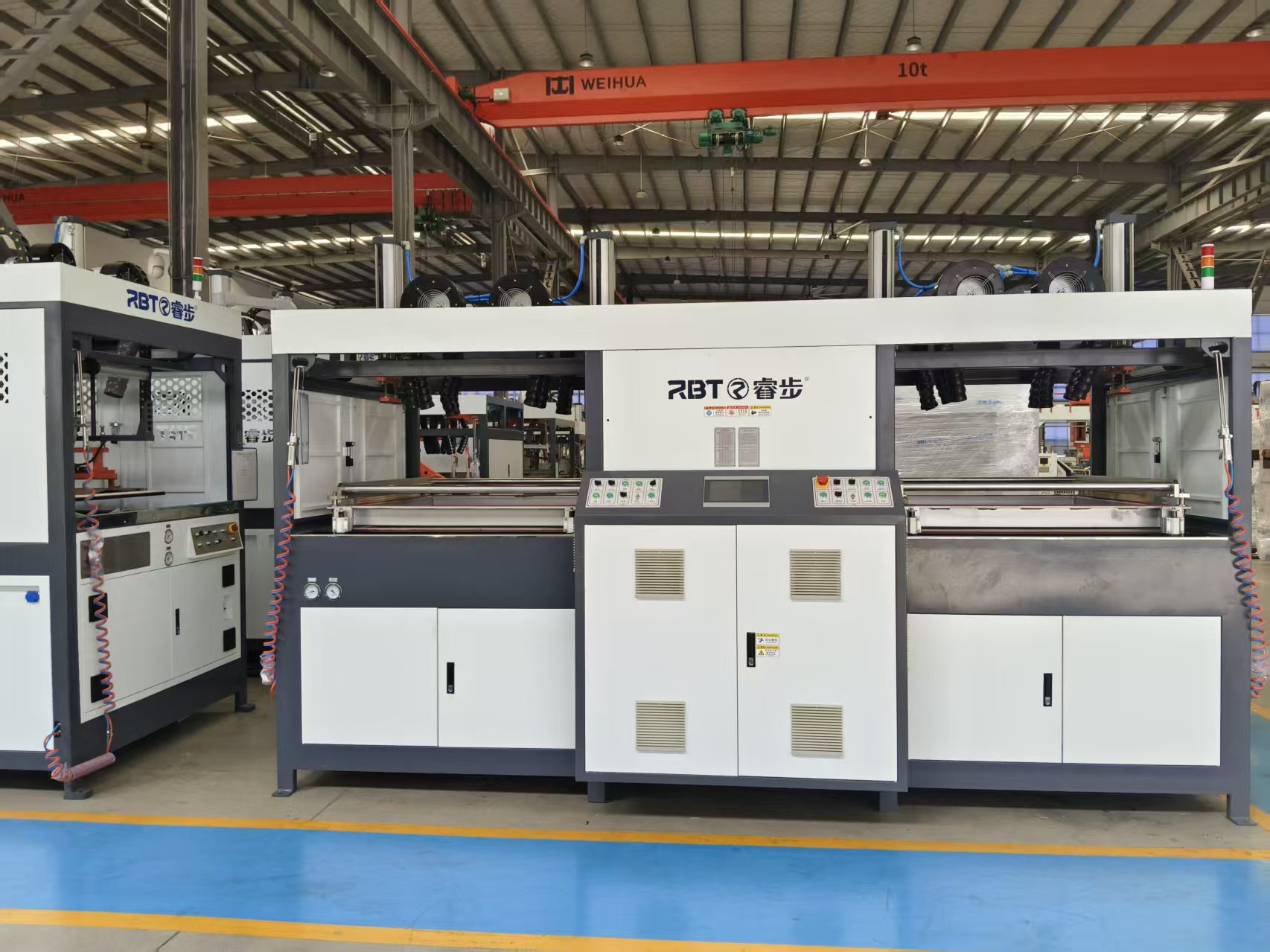

1. ระบบที่มีประสิทธิภาพแบบวงจรสองสถานี

อุปกรณ์นี้ใช้โหมดการทำงานสลับกันของสถานีด้านซ้ายและขวาเพื่อให้เกิดกระบวนการทำความร้อนและการขึ้นรูปไปพร้อมๆ กัน ซึ่งช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก เมื่อสถานีหนึ่งดำเนินการให้ความร้อนด้วยอุณหภูมิคงที่ อีกสถานีหนึ่งสามารถทำการขึ้นรูปและการขนถ่าย/ขนถ่ายให้เสร็จสมบูรณ์พร้อมกัน ทำให้เกิดวงจรการผลิตที่ต่อเนื่อง เหมาะอย่างยิ่งสำหรับการขึ้นรูปกล่องสัมภาระและผลิตภัณฑ์อื่นๆ ด้วยสุญญากาศ เพื่อให้มั่นใจว่ากระบวนการผลิตไม่หยุดชะงักและผลผลิตมีเสถียรภาพมากขึ้น

2. การควบคุมอุณหภูมิอัจฉริยะและการออกแบบแบบบูรณาการป้องกันการหย่อนคล้อยที่แม่นยำ

เตาทำความร้อนมีฟังก์ชันควบคุมอุณหภูมิอิสระสำหรับส่วนบนและส่วนล่าง ประกอบด้วยแผ่นทำความร้อนอินฟราเรดไกลแบบรังผึ้งและท่อทำความร้อนหลายชั้น และรองรับการเคลื่อนที่ในแนวนอนของตัวเตาเพื่อให้ได้ความร้อนที่สม่ำเสมอที่สถานีงานทั้งสองแห่ง เมื่อรวมกับระบบการวัดระยะด้วยเลเซอร์ สามารถตรวจสอบและปรับตำแหน่งของวัสดุแผ่นได้แบบเรียลไทม์ เพื่อป้องกันไม่ให้วัสดุหย่อนคล้อยเนื่องจากความร้อนเป็นเวลานาน กระบวนการทั้งหมดตั้งแต่การให้ความร้อนไปจนถึงการขึ้นรูปทำให้มั่นใจในคุณภาพของเปลือกกล่อง

3. การเป่าสูญญากาศที่มีประสิทธิภาพและการระบายความร้อนอย่างรวดเร็ว

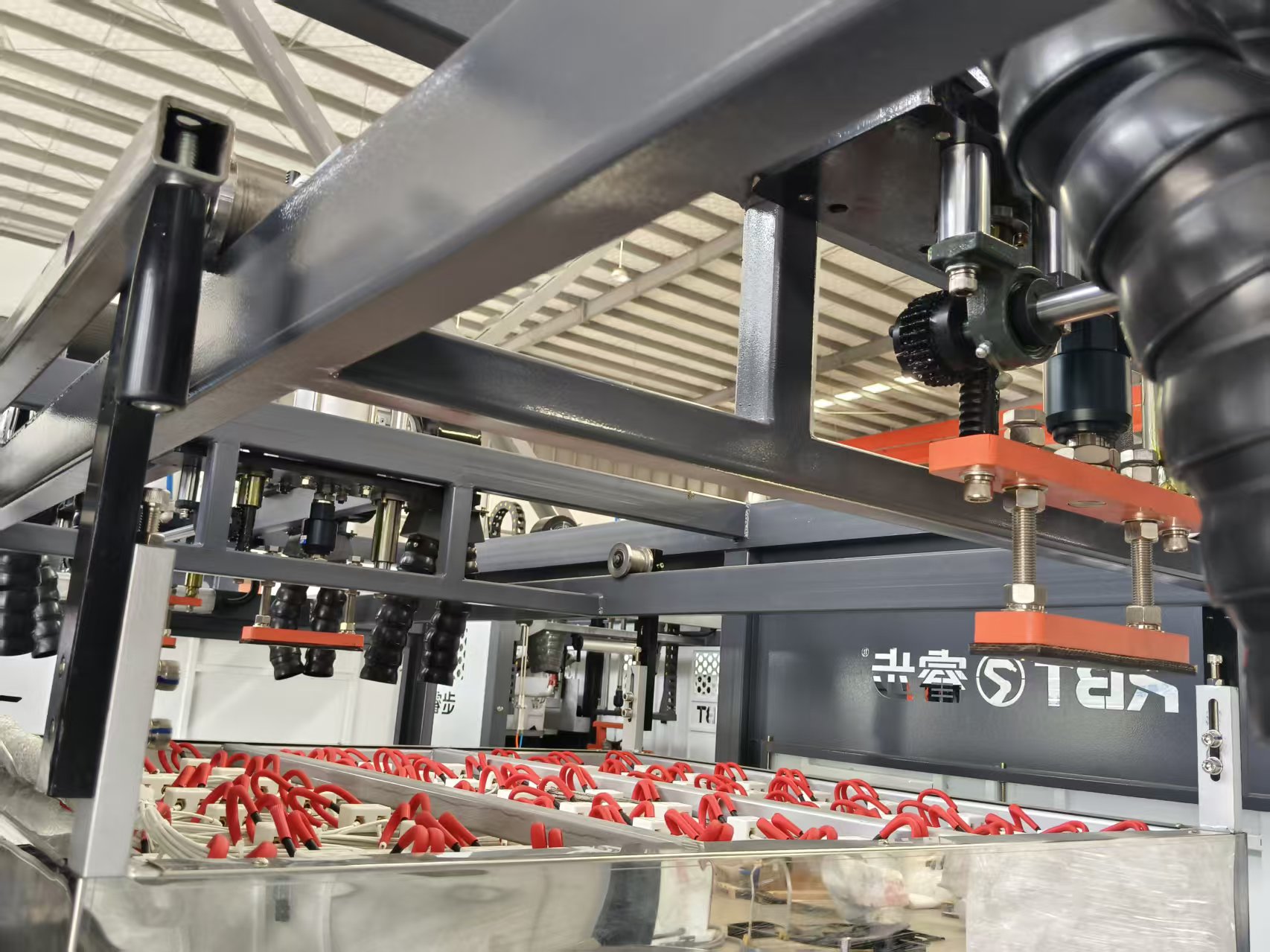

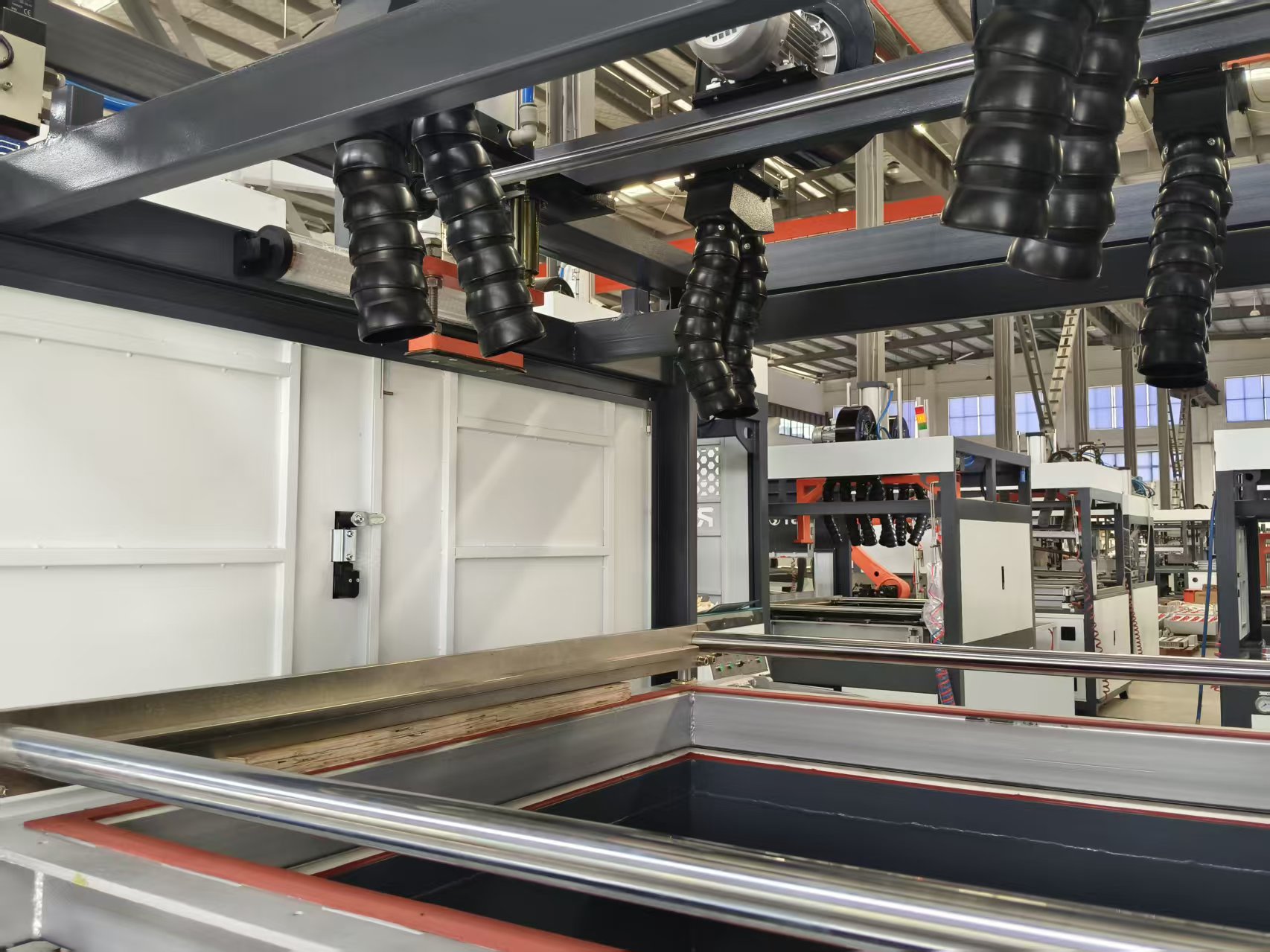

ระบบนี้มาพร้อมกับห้องสุญญากาศความจุขนาดใหญ่และอุปกรณ์เป่าแบบแยกอิสระแบบสถานีคู่ ซึ่งรองรับโหมดต่างๆ เช่น สุญญากาศต่ำ สุญญากาศสูงสองเท่า และการเป่าแบบแยกส่วน มีวาล์วควบคุมการไหลในตัว ช่วยให้ควบคุมฟองอากาศและเอฟเฟกต์สุญญากาศได้อย่างแม่นยำ ในแต่ละสถานี จะมีพัดลมแบบแรงเหวี่ยงความเร็วสูงจำนวน 4 ตัว พร้อมด้วยกำลังลมที่ปรับได้ ช่วยให้ชิ้นส่วนที่ขึ้นรูปเย็นลงอย่างรวดเร็ว และลดวงจรการผลิตลงอย่างมาก

4. บูรณาการการเปลี่ยนแปลงแม่พิมพ์อย่างรวดเร็วและการทำงานที่ปลอดภัย

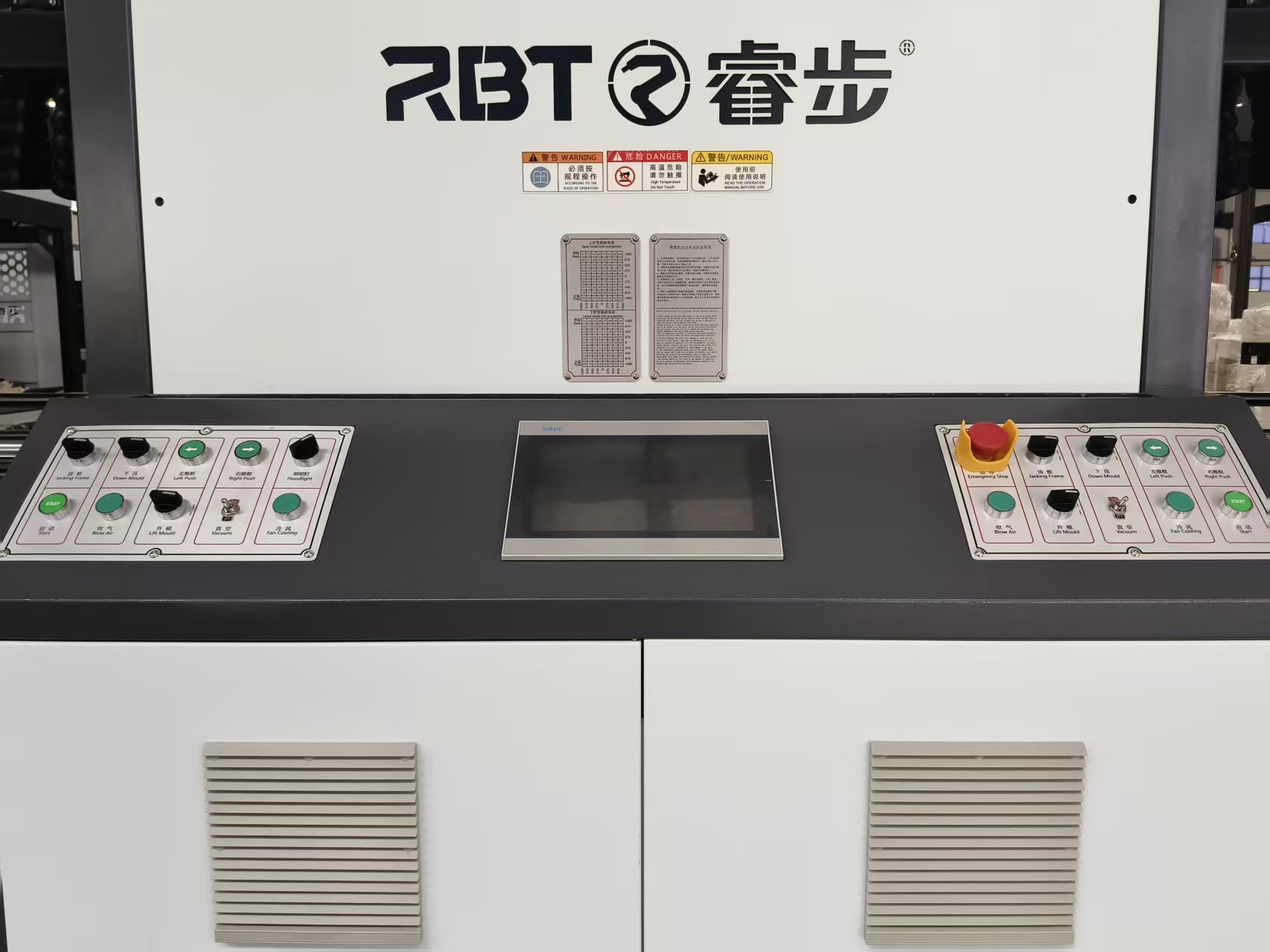

การออกแบบแถบแม่พิมพ์คงที่ทำให้สามารถเปลี่ยนแม่พิมพ์ได้เพียงแค่ถอดและติดตั้งแถบแม่พิมพ์ การดำเนินการนั้นง่ายและรวดเร็ว ช่วยเพิ่มประสิทธิภาพในการเปลี่ยนแม่พิมพ์ ในขณะเดียวกันก็หลีกเลี่ยงไฟฟ้าดับโดยไม่ตั้งใจซึ่งอาจทำให้แม่พิมพ์เสียหายได้ อุปกรณ์นี้รองรับทั้งโหมดแมนนวลและอัตโนมัติ และมีการติดตั้งตะแกรงนิรภัยอินฟราเรดในบริเวณขนถ่ายเพื่อป้องกันไม่ให้เฟรมหล่นโดยไม่ตั้งใจอย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและสะดวก

5. โครงสร้างที่มั่นคงและการปรับตัวอเนกประสงค์

เครื่องจักรทั้งหมดคำนึงถึงทั้งความเสถียรในการใช้งานโหลดสูงและความยืดหยุ่นของกระบวนการ และสามารถตอบสนองข้อกำหนดการขึ้นรูปของวัสดุหลากหลายชนิด เช่น PC ตั้งแต่การทำความร้อน การขึ้นรูป ไปจนถึงการหล่อเย็น และการถอดชิ้นส่วน กระบวนการทั้งหมดรวมการควบคุมอัจฉริยะและการเพิ่มประสิทธิภาพเชิงกลเข้าด้วยกัน เพื่อให้มั่นใจถึงการผสานรวมประสิทธิภาพ คุณภาพ และความปลอดภัยในระดับสูงในการผลิตจำนวนมาก

เลขที่.	รายการ	แบบอย่าง
เลขที่.	รายการ	RB-A8- 1 (20 นิ้ว)	RB-A8-2 (24 นิ้ว)	RB-A8-3 (28 นิ้ว)	RB-A8-4 （30/32 นิ้ว)
1	มิติ	2863 × 1700 × 2520 มม.	3187 × 1755 × 2520 มม.	3500 × 1966 × 2630 มม.	3600 × 2266 × 2630 มม.
2	น้ำหนัก	2000 กิโลกรัม	2350 กิโลกรัม	2600 กิโลกรัม	2800kg
3	แรงดันไฟฟ้า	3-380V ( 3 เฟส 5 สาย)	3-380V (3 เฟส 5 สาย)	3-380V (3 เฟส 5 สาย)	3-380V (3 เฟส 5 สาย)
4	ความถี่	50Hz	50Hz	50Hz	50Hz
5	พลังงานทั้งหมด	38kW	50kW	59kW	59kW
6	พลังความร้อน	35kW	48kW	56kW	56kW
7	สเป็คอิฐเครื่องทำความร้อน	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W	120* 120/ 500W
8	สเป็คหลอดทำความร้อน	∅ 22*/1.5kW	∅ 22*/1.5kW	∅ 22*/1.5kW	∅ 22*/1.5kW
9	ข้อมูลจำเพาะของเตาไฟฟ้าส่วนบน	(ภายใน) 680980110 มม.	(ภายใน) 815* 1005* 110 มม.	(ด้านใน) 950* 1130* 110 มม.	(ภายใน) 1039* 1241* 110 มม.

10	เตาไฟฟ้าตอนบน (การจัดเรียงอิฐให้ความร้อน)	5*7	6*8	7*8	7*9
11	Spec เตาไฟฟ้าก้น (อิฐ)	(ภายใน) 68098045 มม.	(ภายใน) 815* 1005*45มม	(ภายใน) 946* 1035*45มม	(ด้านใน) 1039* 1241* 45มม
12	เตาไฟฟ้าด้านล่าง (การจัดเรียงอิฐทำความร้อน)	5*6	6*7	7*8	7*9
13	เตา (การจัดท่อทำความร้อน)	8+4+2 (แนวตั้ง )	10+4+2 （ แนวตั้ง)	14+4+2 ( แนวตั้ง )	16+4+2(แนวตั้ง )
14	ความจุสูญเปล่า	0.2m³	0.3m³	0.35m³	0.4m³
15	ความดันสูญญากาศ	-0.07 ~ 0.09mpa
16	สเป็คแผ่นพลาสติกสูงสุด (l*w)	830*610 มม.	960*747 มม.	960*885 มม.	1085*885 มม.
17	ขนาดแม่พิมพ์สูงสุด (lwh)	600* 420* 190 มม.	690* 510* 190 มม.	780* 600* 190 มม.	840* 640* 190 มม.
18	ขนาดเฟรมสูงสุด (l*w)	680*500 มม.	780*600 มม.	880*700 มม.	1035*830 มม.
19	วัสดุแผ่นและความหนา	ABS、 PC ฯลฯ ； 1-4 มม.
20	กล่อง ABS สูงสุด เอาท์พุท (ชิ้น / H)	110	105	90	80
21	เคสพีซีสูงสุด เอาต์พุต (PCS /H)	85	80	70	60
22	ความดันอากาศ	0.65 ~ 0.75
23	การใช้อากาศ	550L/นาที	650L/นาที	800L/นาที	900L/นาที
24	Spec	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE	3-380V+ N+ PE
25	สเป็คสายไฟ	4- 16 มม. ²*1- 10 มม. ²	4- 16 มม.²*1-10 มม.²	4-35 มม. ²*1- 16 มม. ²

การกำหนดค่า

เลขที่	รายการ	ต้นกำเนิด/แบรนด์	คำพูด
1	อิฐเครื่องทำความร้อน	ชาวจีน
2	องค์ประกอบนิวเมติก	ไต้หวัน Airtac
3	โมดูลควบคุมอุณหภูมิ	เซี่ยงไฮ้อายี่	การปรับแรงดันไฟฟ้าแบบแยกส่วน
4	PLC	ซินเจ
5	หน้าจอสัมผัส	เซินเจิ้น Weinview
6	สวิตช์เดินทาง, สวิตช์เหนี่ยวนำ	ญี่ปุ่นโอมอน
7	มอเตอร์ขับรถ	เซินเจิ้น Yankong	มอเตอร์เหยียบที่แม่นยำ
8	องค์ประกอบไฟฟ้า	ฝรั่งเศส Schneider/Zhejiang Zhengtai
